GDCTDW
CHONGQING GOLD
9030849000
GDCTDW

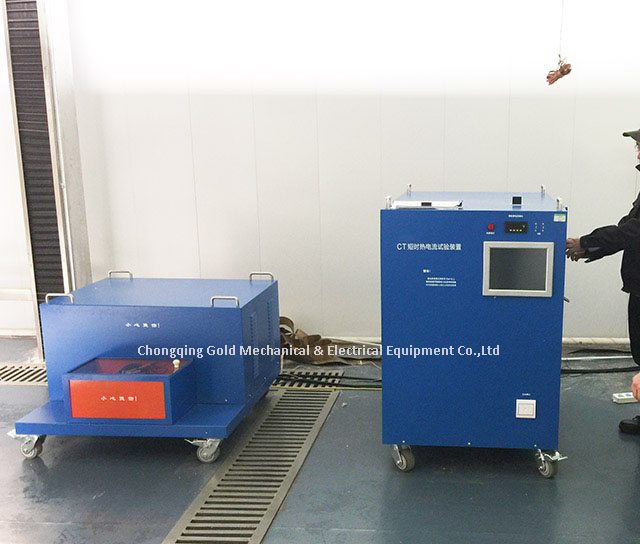

电流变压器CT的自动短时热电流测试集
介绍
GDCTDW自动短时热电流测试集可以应用用于CT,断路器和其他电源系统的其他主要设备的高热电流测试。
自动短时热电流测试集基于国家标准GB1206和国际标准IEC60044进行全自动的短时热电流测试。
测试集的基本原理如下所述。 首先,测试集测量了连接电流变压器(或其他样品)的样品电路的阻抗,然后根据该阻抗和设置的测试电流自动控制设备的输出电流,以测试电流值。标准测试时间为1秒。但是,如果通过设备测量的输出电流和负载超过设备的最大输出,则测试集将减少测试电流,并基于标准给出的I2T等效能量测试方法扩展测试持续时间。 Maximu持续时间将在5s内控制,并确保在测试过程中施加的样品初级电路上施加的能量I2T等同于在热电流攻击测试1s中获得的值。
适用的字段
1.当前的变压器制造商
2.断路器制造商
3.质量检查机构
技术指数
型号。 | 最大输出电流 (A) | 开路 (v) | 输出能力(KVA) | 测试时间 (S)IEC标准 |
GDCTDW-10 | 10000a | 12V | 120 | 1s |
GDCTDW-20 | 20000a | 10V | 200 | 1s |
GDCTDW-30 | 30000A | 10V | 300 | 1s |
GDCTDW-40 | 40000a | 10V | 400 | 1s |
GDCTDW-50 | 50000a | 10V | 500 | 1s |
