GDB-P.
三相变压器电压比测试仪转动比率TTR计
主要特点
内置高容量可充电锂电池。测试可以在现场进行任何电源,一旦电池充分充电,就可以持续使用500倍以上。

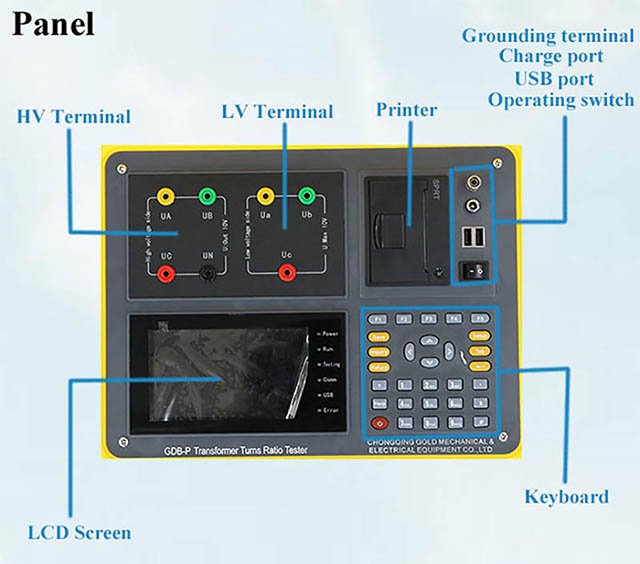

5英寸TFT彩色LCD屏幕,直观地显示数据和矢量图。
3相位测试同时。单电源输入,内部数字组合标准正弦波测试源。它产生3相位测试功率输出,测试结果具有更好的等价。
它可以进行单相测量和三相绕组自动测试。转动比,相位角,误差,攻丝位置,AB,BC,CA三相的攻丝值可以进行一次。它还可以自动识别连接组号。
精确测量高压侧和低电压侧之间的相位角。它还可以测量“非整体点”变压器的转数和角度。
测试结果可以通过数字和六边形矢量图显示,即连接组可以直观地看到连接组。
无需选择Connection方法或组。测量Y /△,△/ y变压器时,无需短路外部。连接方法可以根据所选测试内容自动移动。没有铭牌的变压器测量值和组。
可以快速测量每个攻丝开关的位置的TTR和TTR错误。只需输入额定的TTR一次,而不是一遍又一遍地输入,可以计算攻丝位置的TTR误差。
具有转向比测量和电压TTR测量的功能。
具有良好的防振性能。
标准正弦波数字源,失真度小于0.1%。
体积小,重量轻,携带方便。
规格
1 | TTR测量范围 | 0.8-10000. |
2 | 快速测量速度 | 三相测试可以在60秒内完成 |
3 | 测量精度 | HV侧的电压测量精度:0.05% LV边的电压测量精度:0.1% 相角测量精度:0.1° TTR测量精度:0.1%(0.8-3000) 0.2%(3000-10000) |
4 | 方面 | 320mm * 240mm * 130mm |
5 | 重量 | 11kg. |

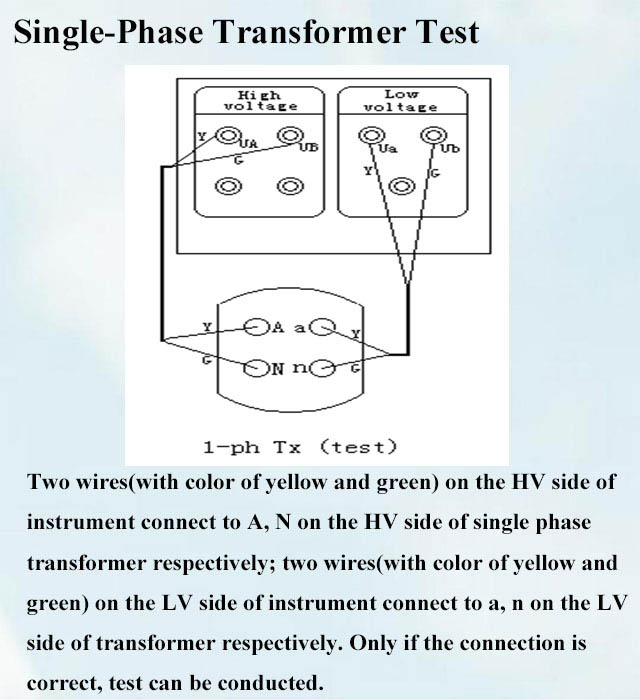

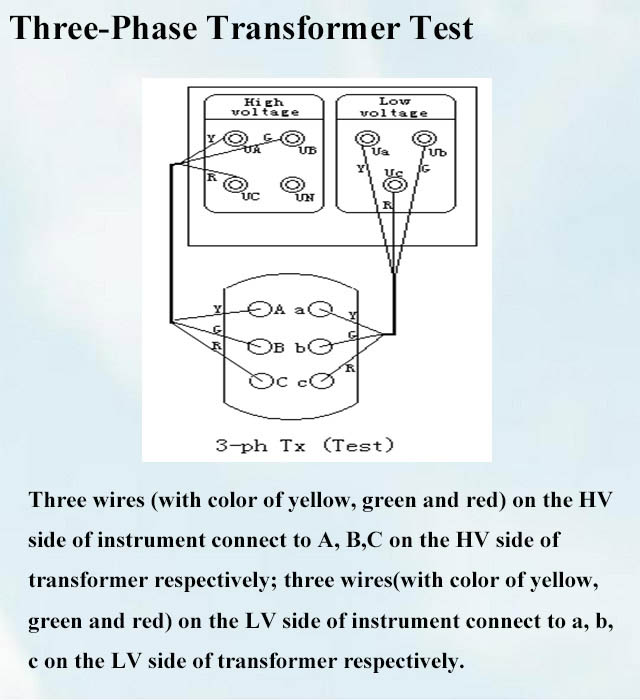

接线图
