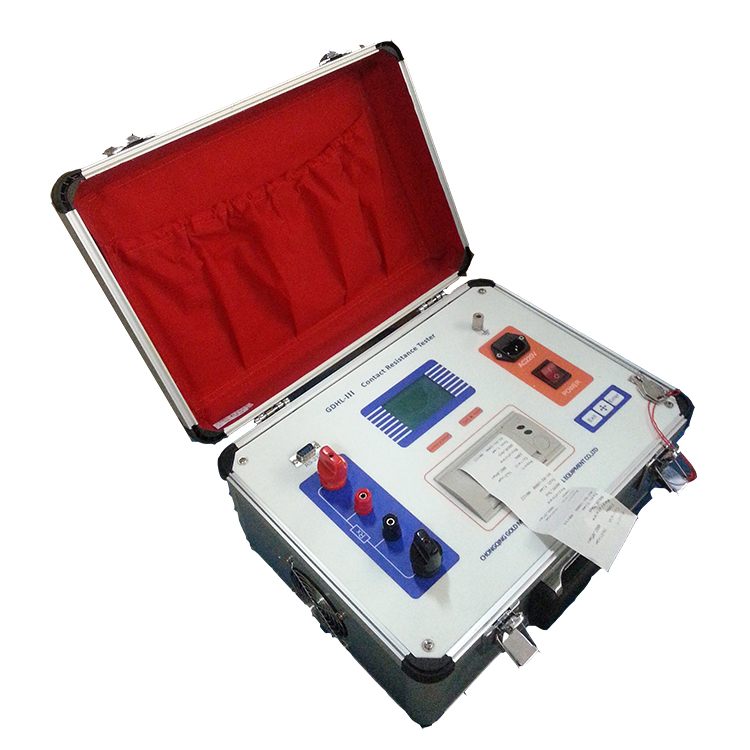

GDHL-100， GDHL-200, GDHL-400, GDHL-600
目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301-88《交流500KV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。
GDHL系列回路电阻测试仪采用数字电路技术和开关电路技术制作，是用于开关控制设备的接触电阻、回路电阻测量的专用设备，测试电流采用国家标准GB763推荐的100A直流，可在100A电流的情况下直接测得回路电阻或者接触电阻，并直接显示，还可保存到仪器上，最大组数为100组，保存的数据可通过RS232接口上传至电脑。该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。
1、测量范围：0-1999.9μΩ分辩率：0.1μΩ
2、测量电流：GDHL-100: 直流≥100A， GDHL-200: 直流≥200A, GDHL-400: 直流≥400A, GDHL-600: 直流≥600A
3、测量精度：0~20μΩ±1μΩ≥20μΩ±0.5%
4、显示方式：LCD中文显示
5、可储存100组数据
6、工作方式：连续
7、电源：AC220V
8、体积：（长×宽×高mm）380×280×230
9、环境温度：0℃~50℃相对湿度<80%
10、重量：9公斤
