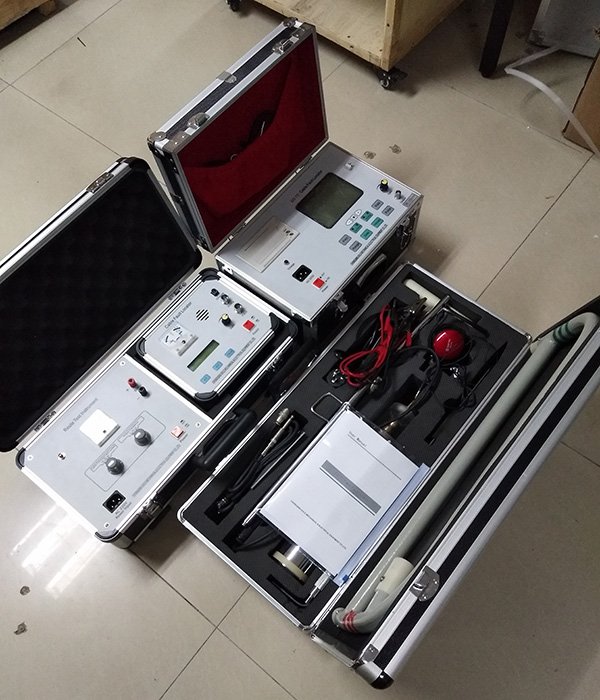

GD-TC 11kV-35kV电力电缆故障定位仪,电缆故障检测仪
I简介:
GD-TC 11kV-35kV电力电缆故障定位仪,电缆故障检测仪可以测试各种类型的电力电缆(电压等级1KV〜35KV),本地电缆,同轴电缆,短路,接地,高阻泄漏,高阻闪络金属故障架空线以及电缆破损和接触不良。
它还可以测试电缆的长度和电缆上电波的速度。
测试电缆的高压电弧故障,高低电阻接地,电缆的短路和断裂,接触不良等;
如果配备了故障定位仪,可以确定电缆的确切断裂位置,适用于各种类型的电源电缆,电压电缆和通讯电缆;
特征:
多功能,安全,快速,准确。它采用LV脉冲法和HV闪络法进行测试,可以测试电缆的各种故障,如果配备声音定位器,则可以准确地确定故障点的位置。
高精度,采用高速采样技术,A / D采样速度为100MHz,分辨率为1m,检测盲区为1m。
高度智能,测试结果通过LCD自动显示。
可以存储和查看波形和参数,断电后这些信息不会丢失。
双屏显示,比较故障电缆的实测波形和正常波形,有利于进一步检测故障。
具有波形扩展率功能,改变波形比例,扩展波形进行测试。
直接显示故障点与被测点之间的直接距离或相对距离。
可以根据不同的被测电缆修改速度。
便携式设计,体积小巧,带有可充电电池,易于携带和操作。
规格:
1 | 最长测量距离 | 32km(裸线100km) |
2 | 检测盲区 | 1m |
3 | 阅读分辨率 | 1m |
4 | 能量消耗 | 5VA |
5 | 服务条件 | 温度:-10℃〜+ 50℃; 相对湿度:40℃(20〜90)%RH; 大气压(86〜106)Kpa |
6 | 尺寸 | 225毫米* 165毫米* 125毫米 |
7 | 重量 | 2公斤 |
